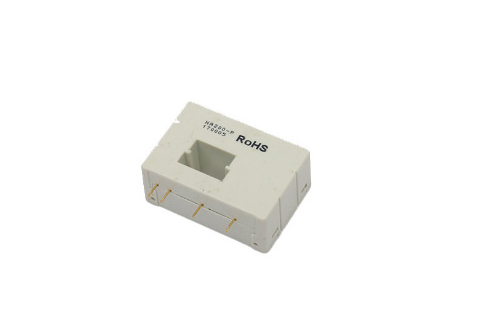

中車CRRC工業電流傳感器NA200-P(NACL.200P1-S6)
品牌：中車CRRC
型號：NA200-P(NACL.200P1-S6)
系列：工業電流傳感器
工作溫度范圍：25℃~+85℃
應用領域：用于各種工業變頻、伺服裝置輸入、輸出電流以及工業變頻、伺服裝置內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于工業變頻、伺服裝置的電流控制、過載以及過流保護等功能的實現。有閉環、開環、磁通門等不同原理，測量范圍從mA到kA級別，精度從幾十個ppm到1%，可適用于各種不同工業場合下的精度、量程、尺寸等要求。
NA200-P 系列高精度閉環型霍爾電流傳感器的初、次級之間是絕緣的，具有超強抗干擾能力；用于測量直流、交流和脈動電流。
產品優點 | 參照標準 |
高精度 | UL 94-V0 |
溫度系數小 | EN50178:1998 |
體積小 |
主要電氣參數( Ta=+25℃) | |
額定測量電流 IPN | 200A |
測量范圍 IP (@VC=±15V) | 0～±300A |
電源電壓 VC | ±12V～±15V×(1±5%) |
匝比 K | 1:2000 |
額定測量輸出ISN | 100mA |
負載電阻RL | 25℃ |
(@±12V, ±200A) | 0Ω～26Ω |
(@±15V, ±200A) | 0Ω～56Ω |
(@±15V, ±300A) | 0Ω～8Ω |
二次側電流消耗 IC | ≤16mA +輸出測量電流ISN |
精度 - 動態參數 | |
基本誤差 | ≤±0.6% |
線性度誤差 | ≤0.15% |
零點輸出誤差 (Ta=+25℃) | ≤±0.25mA |
零點溫度漂移 | ≤±0.25mA (@0℃~+70℃) |
≤±0.25mA (@-25℃~+85℃) | |
響應時間 (@di/dt=100A/us ,90% IPN) | ≤1 us |
帶寬（-1dB） | DC～100 kHz |
一般數據 | |
工作溫度 | 25℃~+85℃ |
儲存溫度 | -40℃~+90℃ |
重量 | ≤50g |
絕緣參數 | |
絕緣電壓(@50Hz,1min) | 3KV |
絕緣電阻(@2500V) | ≥500 MΩ |
機械特征 |
1.傳感器安裝方式：電路板焊接安裝 2.次邊連接端子尺寸：0.63 mm×0.56mm 3.原邊安裝方孔：13 mm×11mm 4.推薦封裝（單位mm）： |
備注 |
| 產品的箭頭方向?yàn)镮P的方向. |
