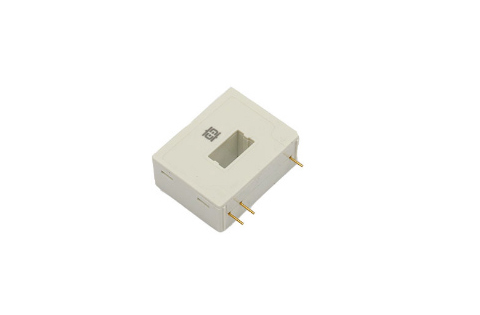

中車CRRC工業電流傳感器NACL.150P-S6
品牌：中車CRRC
型號：NACL.150P-S6
系列：工業電流傳感器
工作溫度范圍：-10℃~+80℃
應用領域：用于各種工業變頻、伺服裝置輸入、輸出電流以及工業變頻、伺服裝置內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于工業變頻、伺服裝置的電流控制、過載以及過流保護等功能的實現。有閉環、開環、磁通門等不同原理，測量范圍從mA到kA級別，精度從幾十個ppm到1%，可適用于各種不同工業場合下的精度、量程、尺寸等要求。
NACL.150P-S6 系列高精度閉環型霍爾電流傳感器的初、次級之間是絕緣的，具有超強抗干擾能力；用于測量直流、交流和脈動電流。
產品優點 | 產品應用領域 | 參照標準 |
高精度 | 變頻調速系統 | UL 94-V0 |
溫度系數小 | 通信電源 | EN 60947-1:2004 |
體積小 | 不間斷電源 | EN50178:1998 |
主要電氣參數 | |
額定測量電流 IPN | 150A |
測量范圍 IP(@VC=±15V) | 0～±200A |
電源電壓VC | ±15V×(1±5%) |
匝比 K | 1:2000 |
額定測量輸出 ISN | 75mA |
負載電阻RL | 25℃ |
(@±15V, ±200A) | 0Ω～15Ω |
二次側電流消耗 IC | ≤16mA +輸出測量電流ISN |
精度 - 動態參數 | |
基本誤差δi | ≤±1% |
零點輸出誤差δZ(Ta=+25℃) | ≤±0.2mA |
| 響應時間tr (@di/dt=100A/us ,90% IPN) | ≤1 us |
帶寬BW（-3dB） | DC～100 kHz |
一般數據 | |
工作溫度Ta |
|
儲存溫度Ts | -40℃~+90℃ |
重量 | ≤25g |
-10℃~+80℃絕緣參數 | |
絕緣電壓Ud | 2.5KV |
絕緣電阻RIS | ≥500 MΩ |
| 機械特征 |
|
備注 |
| 產品的箭頭方向?yàn)镮P的方向. |
