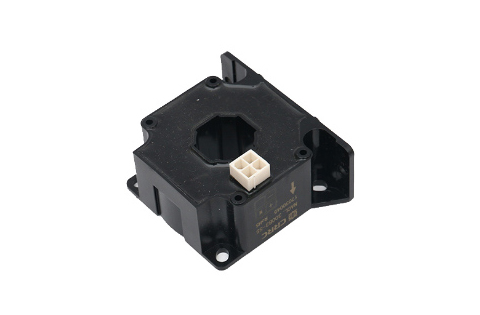

中車CRRC工業電流傳感器NACL.300B3-S5/SP2
品牌：中車CRRC
型號：NACL.300B3-S5/SP2
系列：工業電流傳感器
工作溫度范圍：-40℃~+85℃
應用領域：用于各種工業變頻、伺服裝置輸入、輸出電流以及工業變頻、伺服裝置內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于工業變頻、伺服裝置的電流控制、過載以及過流保護等功能的實現。有閉環、開環、磁通門等不同原理，測量范圍從mA到kA級別，精度從幾十個ppm到1%，可適用于各種不同工業場合下的精度、量程、尺寸等要求。
NACL.300B3-S5/SP2 系列高精度閉環型霍爾電流傳感器的初、次級之間是絕緣的，具有超強抗干擾能力；用于測量直流、交流和脈動電流。
產品優點 | 產品應用領域 | 參照標準 |
高精度 | 變頻調速系統 | UL 94-V0 |
溫度系數小 | 通信電源 | EN 60947-1:2004 |
體積小 | 不間斷電源 UPS | EN 50178:1998 |
主要電氣參數(At Ta=+25℃) | ||
額定測量電流 IPN | 300A | |
測量范圍 IP(@VC=±15V) | 0～±500A | |
電源電壓 VC | ±12V~±15V×(1±5%) | |
匝比 K | 1:2000 | |
額定測量輸出 ISN | 150mA | |
負載電阻RL | 70℃ | 85℃ |
(@±12V, ±300A) | 0Ω～37Ω | 0Ω～35Ω |
(@±12V, ±500A) | 0Ω～10Ω | 0Ω～8Ω |
(@±15V, ±300A) | 0Ω～56Ω | 0Ω～54Ω |
(@±15V, ±500A) | 0Ω～21Ω | 0Ω～19Ω |
二次側電流消耗 IC | ≤25mA +輸出測量電流ISN | |
精度 - 動態參數 | |
基本誤差δi | ≤±0.5% |
線性度誤差δL | ≤0.2% |
零點輸出誤差δZ(Ta=+25℃) | ≤±0.2mA |
零點溫度漂移δZt | ≤±0.7mA |
響應時間tr | ≤1us |
帶寬BW（-3dB） | DC～100 kHz |
一般數據 | |
工作溫度Ta | -40℃~+85℃ |
儲存溫度Ts | -45℃~+90℃ |
重量m | ≤110g |
絕緣參數 | |
絕緣電壓Ud (@50Hz,1min) | 3 KV |
絕緣電阻RIS (@2500V) | ≥500 MΩ |
| 機械特征 |
1、設備固定方式一：4個M4的不銹鋼螺栓通過端面4個Φ4.3mm的安裝孔裝配固定，力矩要求3.2Nm； 2、設備固定方式二：2個M4的不銹鋼螺栓通過底面2個Φ4.3mm的安裝孔裝配固定，力矩要求3.2Nm； 3、設備固定方式三：4個ST2.2自攻螺釘通過端面4個孔徑Φ1.9mm通孔裝配固定，力矩要求0.75Nm； 4、設備固定方式四：4個ST2.2自攻螺釘通過底面4個孔深7.5mm孔徑Φ1.9mm安裝孔裝配固定，力矩要求0.7Nm。 5、次邊電氣連接：molex 6410 |
| 備注 |
產品的箭頭方向?yàn)?/span>IP的方向. |
