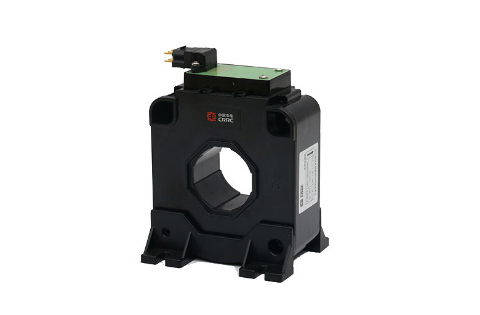

中車CRRC工業電流傳感器NACL.1000Q-S3/N

品牌：中車CRRC

型號：NACL.1000Q-S3/N

系列：工業電流傳感器

工作溫度范圍：-40℃~+85℃

應用領域：用于各種工業變頻、伺服裝置輸入、輸出電流以及工業變頻、伺服裝置內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于工業變頻、伺服裝置的電流控制、過載以及過流保護等功能的實現。有閉環、開環、磁通門等不同原理，測量范圍從mA到kA級別，精度從幾十個ppm到1%，可適用于各種不同工業場合下的精度、量程、尺寸等要求。

我要購買

產品詳情

產品說明

NACL.1000Q-S3/N磁平衡霍爾電流傳感器適用于對交流、直流、脈沖電流的隔離精確測量，測量時一次側與二次側間完全絕緣。

產品優點	產品應用	參照標準
高精度	交流變頻器AC	GB/T 25119-2010 EN50155
線性度好	變流器/逆變器
低溫漂	UPS/SVG
寬頻帶
快速響應

主要電氣參數 (@±IPN, TA = 25℃)
額定測量電流IPN	1000
測量范圍IPM	±2400
電源電壓VC	DC±(15~24)×(1±5%)V
電流消耗IC(@±24V)	≤±30mA+ISN
額定測量輸出ISN	200mA
匝比	1:5000
負載電阻RM	@±15V,±1000A:0~15Ω @±15V,±1200A:0~7Ω @±24V,±1000A:0~50Ω @±24V,±2000A:0~7Ω

精度 - 動態參數
基本誤差δi(@IPN，TA=25℃) (@IPN，TA=-40℃~+85℃)	≤±0.4% ≤±1%
線性度δL (@IPN，TA=25℃ )	≤±0.1%
零點輸出電流IO (@IP=0，TA = 25℃)	≤±0.5mA
零點溫度漂移IOT (TA=-40℃~+85℃)	≤±1.0mA
響應時間 TR(90% of IPN&di/dt > 50 A/μS)	≤1μS

一般數據
工作溫度Ta	-40~+85℃
儲存溫度Ts	-45~+90℃
重量m	≤900g

絕緣耐壓
耐壓	13.4kV
