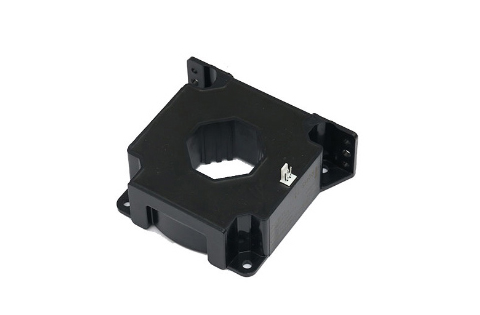

中車CRRC工業電流傳感器NACL-1000B-S5/SP6N
品牌：中車CRRC
型號：NACL-1000B-S5/SP6N
系列：工業電流傳感器
工作溫度范圍：-40℃~+85℃
應用領域：用于各種工業變頻、伺服裝置輸入、輸出電流以及工業變頻、伺服裝置內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于工業變頻、伺服裝置的電流控制、過載以及過流保護等功能的實現。有閉環、開環、磁通門等不同原理，測量范圍從mA到kA級別，精度從幾十個ppm到1%，可適用于各種不同工業場合下的精度、量程、尺寸等要求。
NACL-1000B-S5/SP6N磁平衡霍爾電流傳感器適用于對交流、直流、脈沖電流的隔離精確測量，測量時一次側與二次側間完全絕緣。
產品優點 | 產品應用 | 參照標準 |
高精度 | 交流變頻器AC | GB/T 25119-2010 |
線性度好 | 私服電機驅動 | |
低溫漂 | 電池供電 | |
寬頻帶 | 變流器/逆變器 | |
快速響應 | UPS/SVG |
主要電氣參數 | |
額定測量電流IPN | 1000A |
測量范圍IPM | ±2100A |
電源電壓VC | DC±(15~24)×(1±10%)V |
電流消耗IC(@±24V) | ≤±35mA+ISN |
額定測量輸出ISN | 200mA |
匝比 | 1:5000 |
負載電阻RM | |
70℃ 85℃ @±15V, ±1000A: 0Ω~23Ω 0Ω~19Ω @±15V, ±1300A: 0Ω~7Ω @±24V, ±1000A: 0Ω~63Ω 10Ω~61Ω @±24V, ±2100A: 0Ω~6Ω | |
精度 - 動態參數 | |
基本誤差δi (@IPN，TA=25℃) | ≤±0.4% |
線性度δL (@IPN，TA=25℃ ) | ≤±0.1% |
零點輸出電流IO (@IP=0，TA = 25℃) | ≤±0.4mA |
零點溫度漂移IOT | ≤±0.8mA（-40℃~+85℃） |
響應時間 | ≤1μS |
di/dt精確度 | ＞50A/us |
頻率帶寬BW | DC..100kHz |
一般數據 | |
工作溫度Ta | -40~+85℃ |
儲存溫度Ts | -45~+90℃ |
重量m | ≤850g |
絕緣耐壓 | |
耐壓 | 6kV |
