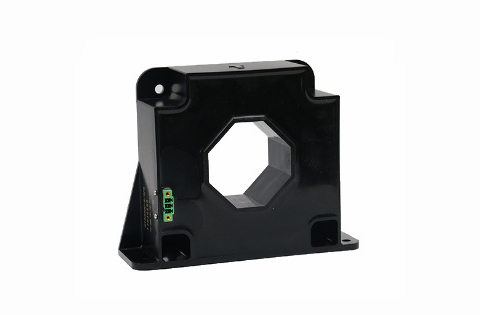

中車CRRC新能源電流傳感器NACL.2000B1-S5/SP1(NT2000C-S/SP5)

品牌：中車

型號：NACL.2000B1-S5/SP1(NT2000C-S/SP5)

系列：新能源電流傳感器

工作溫度范圍：-25℃~+85℃

應用領域：主要用于各種新能源電力電子變換裝置輸入、輸出電流以及變換器內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于新能源電力電子變換裝置的電流控制、過載以及過流保護等功能的實現。有開環、閉環、磁通門等不同原理，測量范圍從mA級別一直到kA級別，精度從幾十個ppm到1%，適用于各種不同應用場合下的精度、量程、尺寸等要求。

我要購買

產品詳情

產品說明

NACL.2000B1-S5/SP1磁平衡霍爾電流傳感器適用于對交流、直流、脈沖電流的隔離精確測量，測量時一次側與二次側間完全絕緣。

產品優點	產品應用	參照標準
高精度	交流變頻器	GB/T 25119-2010 EN50178 EN50155
線性度好	電池供電
低溫漂	變流器/逆變器
寬頻帶	UPS/SVG
快速響應

主要電氣參數 (@±IPN, TA = 25℃)
額定測量電流IPN	2000A
測量范圍IPM	±3800A
電源電壓VC	DC±(15~24)×(1±5%)V
電流消耗IC(@±24V)	≤±30mA+ISN
額定測量輸出ISN	500mA
匝比	1:4000
負載電阻RM	@±15V, ±2200A: 0Ω~8Ω @±15V, ±2400A: 0Ω~4.5Ω @±24V,±2000A: 3Ω~25Ω @±24V,±3800A: 3Ω~5.5Ω

精度 - 動態參數
基本誤差δi (@IPN，TA=25℃)	≤±0.5%
線性度誤差δL (@IPN，TA=25℃)	≤±0.1%
零點輸出電流IO (@IP=0，TA=25℃)	≤±0.4mA
零點溫漂IOT	≤±0.5mA(-25~+85℃)
響應時間tr	≤1μS

一般數據
工作溫度Ta	-25~+85℃
儲存溫度Ts	-40~+90℃
重量m	≤1500g

絕緣耐壓
耐壓	3kV

機械特征

1.傳感器安裝孔徑：4×φ6.5mm

2.推薦使用： M6螺栓固定

3.安裝固定力矩： 4.5N·m

4.原邊通孔： φ60.5mm

5.次邊電氣連接： phoenix 1.5/3-GF-3.81

備注

1.當測量電流方向與傳感器上標示的方向一致時，傳感器輸出ISN為正。
2.產品二次側連接線優選屏蔽線，屏蔽層接近產品端連接線可接機殼，負電源或電源0V。
3.電量傳感器安裝螺釘孔的垂直度要求：要求在國家標準8級或以上（或0.06以下）。

4.電量傳感器安裝面平面度要求：
(a).大平面安裝平面度國家標準11級或以上（或平面起伏小于0.25mm）；

(b).安裝面加有小圓凸臺設計時平面度要求達國家標準12級或以上（或平面起伏小于0.5mm）；

未注公差±1mm；
