中車CRRC新能源電流傳感器NACL-1000B-S5/SP2

品牌：中車

型號：NACL-1000B-S5/SP2

系列：新能源電流傳感器

工作溫度范圍：-40℃~+85℃

應用領域：主要用于各種新能源電力電子變換裝置輸入、輸出電流以及變換器內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于新能源電力電子變換裝置的電流控制、過載以及過流保護等功能的實現。有開環(huán)、閉環(huán)、磁通門等不同原理，測量范圍從mA級別一直到kA級別，精度從幾十個ppm到1%，適用于各種不同應用場合下的精度、量程、尺寸等要求。

我要購買

產品詳情

產品說明

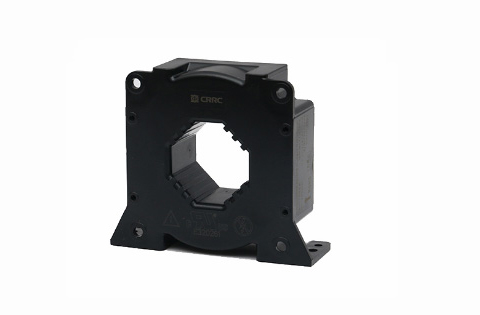

NACL-1000B-S5/SP2磁平衡霍爾電流傳感器適用于對交流、直流、脈沖電流的隔離精確測量，測量時一次側與二次側間完全絕緣。

產品優(yōu)點	產品應用	參照標準
高精度	交流變頻器	GB/T 25119-2010 EN50178 EN50155
線性度好	電池供電
低溫漂	變流器/逆變器
寬頻帶	UPS/SVG
快速響應

主要電氣參數 (@±IPN, TA = 25℃)
額定測量電流IPN	1000A
測量范圍IPM	±2100A
電源電壓VC	DC±(15~24)×(1±10%)V
電流消耗IC(@±24V)	≤±35mA+ISN
額定測量輸出ISN	200mA
匝比	1:5000
負載電阻RM	@±15V, ±1000A: 0Ω~23Ω(70℃) 0Ω~19Ω(85℃) @±15V, ±1300A: 0Ω~7Ω(70℃) @±24V, ±1000A: 0Ω~63Ω(70℃) 10Ω~61Ω(85℃) @±24V, ±2100A: 0Ω~6Ω(70℃)

精度 - 動態(tài)參數
基本誤差δi (@IPN，TA=25℃)	≤±0.4%
線性度誤差δL (@IPN，TA=25℃)	≤±0.1%
零點輸出電流IO (@IP=0，TA=25℃)	≤±0.4mA
零點溫漂IOT	≤±0.8mA
響應時間tr	≤1μS

一般數據
工作溫度Ta	-40~+85℃
儲存溫度Ts	-45~+90℃
重量m	≤850g

絕緣耐壓
耐壓	6kV
