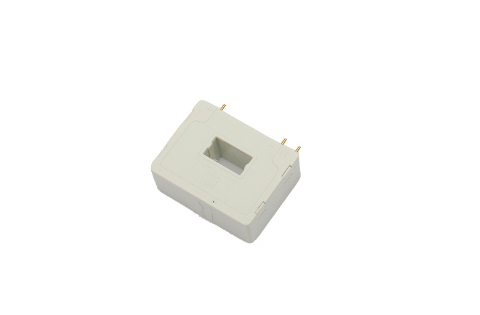

中車CRRC工業電流傳感器NACL.50P-S6
品牌：中車CRRC
型號：NACL.50P-S6
系列：工業電流傳感器
工作溫度范圍：-25℃~+85℃
應用領域：用于各種工業變頻、伺服裝置輸入、輸出電流以及工業變頻、伺服裝置內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于工業變頻、伺服裝置的電流控制、過載以及過流保護等功能的實現。有閉環、開環、磁通門等不同原理，測量范圍從mA到kA級別，精度從幾十個ppm到1%，可適用于各種不同工業場合下的精度、量程、尺寸等要求。
NACL.50P-S6 系列高精度閉環型霍爾電流傳感器的初、次級之間是絕緣的，具有超強抗干擾能力;用于測量直流、交流和脈動電流。
產品優點 | 產品應用領域 | 參照標準 |
高精度 | 變頻調速系統 | UL 94-V0 |
溫度系數小 | 通信電源 | EN 60947-1:2004 |
體積小 | 不間斷電源 UPS | EN50178:1998 |
| 主要電氣參數 (At Ta=+25℃) | |
額定測量電流 IPN | 50A |
測量范圍 IP | 0～±70A |
電源電壓 VC | ±12V～±15V×(1±5%) |
匝比 K | 1:1000 |
額定測量輸出 ISN | 50mA |
負載電阻RL | 25℃ |
(@±12V, ±50A) | 10Ω～95Ω |
(@±12V, ±70A) | 10Ω～60Ω |
(@±15V, ±50A) | 50Ω～155Ω |
(@±15V, ±70A) | 50Ω～90Ω |
二次側電流消耗 IC | ≤10mA +輸出測量電流ISN |
精度 - 動態參數 | |
基本誤差δi | ≤±0.7% |
線性度誤差δL | ≤0.2% |
零點輸出誤差δZ(Ta=+25℃) | ≤±0.2mA |
零點溫度漂移δZt | ≤±0.5mA (@ 0℃~+70℃) |
≤±0.6mA (@-25℃~+85℃) | |
響應時間tr | ≤1 us |
帶寬BW（-3dB） | DC～100 kHz |
一般數據 | |
工作溫度 Ta | -25℃~+85℃ |
儲存溫度 Ts | -40℃~+90℃ |
重量 | ≤25g |
絕緣參數 | |
絕緣電壓Ud | 2.5K |
絕緣電阻RIS | ≥500 MΩ |
機械特征
1. 傳感器安裝方式：電路板焊接安裝
2. 次邊連接端子尺寸：0.63×0.56mm
3. 原邊安裝方孔： 7×12.7mm
4. 推薦封裝(單位mm)：
備注 |
產品的箭頭方向為IP的方向. |
