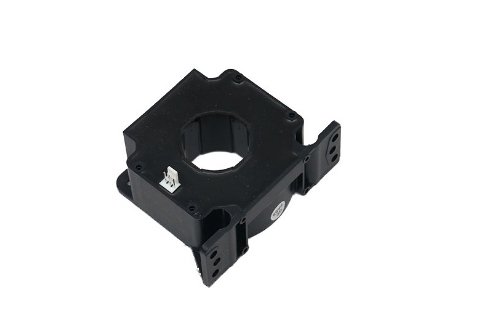

中車CRRC工業電流傳感器NACL.500B2-S5/SP2
品牌：中車CRRC
型號：NACL.500B2-S5/SP2
系列：工業電流傳感器
工作溫度范圍：-40℃~+85℃
應用領域：用于各種工業變頻、伺服裝置輸入、輸出電流以及工業變頻、伺服裝置內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于工業變頻、伺服裝置的電流控制、過載以及過流保護等功能的實現。有閉環、開環、磁通門等不同原理，測量范圍從mA到kA級別，精度從幾十個ppm到1%，可適用于各種不同工業場合下的精度、量程、尺寸等要求。
該磁平衡式霍爾電流傳感器適用于對交流、直流和脈動電流的隔離精確測量，測量時一次側與二次側之間完全絕緣。
產品優點 | 產品應用領域 | 參照標準 |
高精度 | 變頻調速系統 | UL 94-V0 |
溫度系數小 | 通信電源 | EN50178:1998 |
體積小 | 不間斷電源 |
主要電氣參數 (At Ta=+25℃) | ||
額定測量電流 IPN | 500A | |
測量范圍 IP(@±24V) | 0～±1300A | |
電源電壓 VC | ±15V～±24V×(1±5%) | |
匝比 K | 1:5000 | |
額定測量輸出 ISN | 100mA | |
負載電阻RL（℃） | 70℃ | 85℃ |
(@±15V, ±500A) | 0Ω～60Ω | 0Ω～57Ω |
(@±15V, ±800A) | 0Ω～13Ω | 0Ω～10Ω |
(@±24V, ±500A) | 0Ω～148Ω | 0Ω～145Ω |
(@±24V, ±1000A) | 0Ω～41Ω | 0Ω～37Ω |
(@±24V, ±1300A) | 0Ω～14Ω | 0Ω～11Ω |
二次側電流消耗 IC | 17mA(@±15V) +輸出測量電流 | |
21mA(@±24V) +輸出測量電流 | ||
精度 - 動態參數 | |
基本誤差δi | ≤±0.6% |
線性度誤差δL | ≤0.1% |
零點輸出誤差δZ | ≤±0.4mA |
零點溫度漂移δZt | ±0.40mA（-40℃~+70℃） |
±0.80mA（-40℃~+85℃) | |
響應時間tr | ≤1μs |
帶寬BW（-3dB） | DC～100 kHz |
一般數據 | |
工作溫度Ta | -40℃~+85℃ |
儲存溫度Ts | -45℃~+90℃ |
重量m | ≤270g |
絕緣參數 | |
絕緣電壓Ud (@50Hz,1min) | 6 KV |
絕緣電阻RIS (@2500V) | ≥500 MΩ |
機械特征 | |
未注公差 | ±1 mm |
傳感器安裝方式一(推薦) | 4 hole ?4.2mm |
傳感器安裝方式二(推薦) | 2 hole ? 5.2mm |
推薦力矩 | 2.5 N·m |
母排尺寸(推薦) | ?35mm |
次邊電氣連接 | Molex 6410 |
備注 |
1.當測量電流方向與傳感器上標示的方向一致時，傳感器輸出ISN為正。 |
