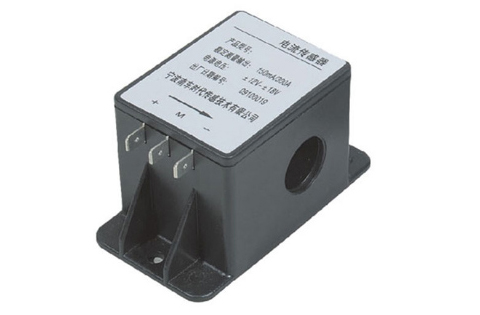

中車CRRC工業電流傳感器NACL.300H2-S2
品牌：中車
型號：NACL.300H2-S2
系列：工業電流傳感器
工作溫度范圍：-25℃~+70℃
應用領域：用于各種工業變頻、伺服裝置輸入、輸出電流以及工業變頻、伺服裝置內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于工業變頻、伺服裝置的電流控制、過載以及過流保護等功能的實現。有閉環、開環、磁通門等不同原理，測量范圍從mA到kA級別，精度從幾十個ppm到1%，可適用于各種不同工業場合下的精度、量程、尺寸等要求。
產品說明
該磁平衡式霍爾電流傳感器適用于對交流、直流和脈動電流的隔離精確測量，測量時一次側與二次側之間完全絕緣。
產品優點 | 產品應用 | 參照標準 |
高精度 | 交流變頻器AC | EN50178 |
線性度好 | 私服電機驅動 | EN50155 |
低溫漂 | 電池供電 | |
寬頻帶 | 變流器/逆變器 | |
快速響應 | UPS/SVG |
主要電氣參數 | |
額定測量電流 IPN（A） | 300 |
測量范圍 IP（A） | 0～±500 |
匝比 | 1:2000 |
電源電壓 VC（V） | DC±(15~18)×(1±5%)V |
額定測量輸出 ISN(mA) | 150mA |
測量電阻 RM（Ω） | |
@±12V, ±300A: 0Ω~30Ω @±12V, ±500A: 0Ω~7Ω @±18V, ±300A: 8Ω~55Ω @±18V, ±500A: 10Ω~20Ω | |
二次側電流消耗 IC(@±24V) | ≤25mA+ |
隔離耐壓 | 6kVrms/50Hz/1min |
精度 - 動態參數 | |
基本誤差δi (@IPN，TA=25℃) | ≤±1% |
線性度誤差δL (@IPN，TA=25℃) | ＜0.1% |
零點輸出電流IO (@IP=0，TA=25℃) | ≤±2.5mA |
零點溫漂IOT | ≤±0.4mA（-25℃~+70℃） |
≤1us | |
響應時間tr | ＞100A/us |
頻率帶寬BW | DC..100kHz |
一般數據 | |
工作溫度Ta | -25℃~+70℃ |
儲存溫度Ts | -40℃~+85℃ |
重量m | ≤250g |
外形
機械特征 | |
未注公差 | ±1 mm |
傳感器安裝方式一(推薦) | 2 hole ?5.3mm |
推薦力矩 | 3.5 N·m |
母排尺寸(推薦) | φ20mm or 2×φ8.5mm |
次邊電氣連接 | 6.3×0.8 plug |
備注 |
1.當測量電流方向與傳感器上標示的方向一致時，傳感器輸出ISN為正。 2.產品二次側連接線優選屏蔽線，屏蔽層接近產品端連接線可接機殼，負電源或電源0V 3.傳感器安裝螺釘孔的垂直度要求：要求在國家標準8級或以上（或0.06以下）。 傳感器接插件要求：接插件必須選用廠家提供的配件，禁止使用其它同型號類似配件。 |
